Монтаж коробчатых габионов

Габионные конструкции получили широчайшее распространение в различных сферах строительного производства (в том числе гидротехническом), в ландшафтном дизайне и т.д.

Инструкция по монтажу габионовСоставными их элементами являются габионы – в дословном переводе с итальянского языка этот термин означает «большая клетка». Так называют объёмные изделия в виде параллелепипеда (или иной формы), выполненные из проволочной кручёной сетки с шестиугольными ячейками. Представленные на специализированном рынке сетки, наполняемые галькой или природным камнем, должны соответствовать жёстким требованиям стандарта ГОСТ Р 51285-99. Соединение объемных элементов выполняется путем не только кручения, но и сварки элементов, выполненных из оцинкованной проволоки. Сетки, наполняемые камнем, должны сохранять первоначальный объем. Требование это относится к категории приоритетных. Принципиально важно при этом не только использовать в работе качественную сетку, но и правильно собрать габионные конструкции.

Инструкция по их монтажу гласит: к работе следует привлекать квалифицированных специалистов, знающих, Сборка габионов что такое габионы, имеющих опыт работы с ними. Только при таком подходе можно рассчитывать, что с помощью объемных стальных сеток удастся реализоваться проекты гидротехнического, дорожного строительства, ландшафтного дизайна. Типовой набор инструментария, применяемого в работе, включает в себя лом, монтировку, плоскогубцы, расходный материал для стягивания изделий (речь ведется о скобах и стержнях). Стягивание объемных сеток в единую протяженную конструкцию подразумевает использование лебедки.

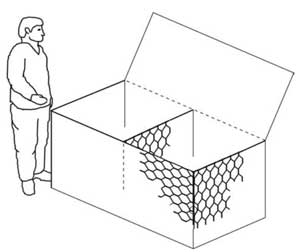

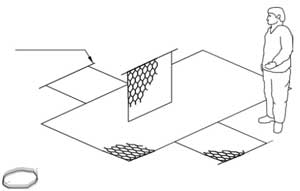

монтаж габионовНа первом этапе собирают габион. Необходимо сформировать куб без верхней грани. Сетчатый ящик получают в результате последовательного соединения проволокой боковых панелей. Принципиально важно начать связывать грани с углов, чередуя использование одинарных и двойных петель.

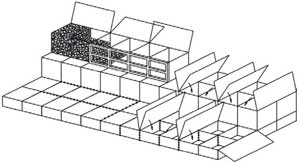

На втором этапе формируются габионные конструкции. Собранные габионы Инструкция по монтажу габионных конструкций последовательно устанавливают, элементы связываются проволокой (за исключением случаев их сварки). В целях придания габионам устойчивости укрепляют их углы, защищая от провисания боковые грани. Для этого в углы вбивают стальные стержни, лицевые же петли прикрывают деревянной обрешеткой.

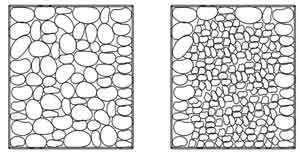

Габионные конструкцииТретий этап – заполнение объемных ящиков. После засыпки габиона на треть устанавливается сетчатая стяжка. Объем пустот будет наименьшим при использовании камней с максимальным размером 200 мм. Как произвести контроль правильности выполнения работ? Наполнитель должен на несколько сантиметров выступать над стенками габиона (их высота выравнивается в результате усадки). На завершающей стадии монтажных мероприятий габионы стягивают по верхнему краю. Верхние панели закрепляются на объемных сетках последовательно с использованием проволоки или специальных скоб.
